Dit circuit creëert een unieke 5 volt stroombron voor de MPU-kaart. Resets gebeuren op WPC flipperkasten omdat de 5 volt voeding van het Driver Board minimaal is afgestemd op de vele functies die het nodig heeft om te werken. MPU-boards van de WPC-serie hebben een watchdog-circuit dat de print afsluit als de spanning op de 5 volt-lijn onder een cutoff-voltage daalt (ongeveer 4,7 volt). Wanneer dit gebeurt, lijkt de machine onverwacht uit te schakelen - en beëindigt onmiddellijk alle actieve spellen. Interessant is dat de watchdog die de MPU-kaart afsluit vaak de trekkracht op de 5 volt-voeding voldoende vermindert, zodat de spanning snel herstelt en de machine opstart alsof alles weer goed was. Helaas is alles niet goed - in sommige gevallen wordt het opnieuw bekrachtigen van de MPU-kaart net zo snel de 5 volt-voeding naar beneden getrokken en schakelt de waakhond de MPU weer uit - waardoor een eindeloze aan / uit-resetcyclus ongeveer om de twee seconden wordt gemaakt. Zelfs als uw machine deze snelle "reset-lus" niet invoert, maar als uw machine opnieuw wordt ingesteld, zal uw machine extra resets ervaren - de periodiciteit van uw reset-lus kan enkele minuten (of zelfs een uur of meer) zijn, maar u wacht gewoon op de volgende reset.

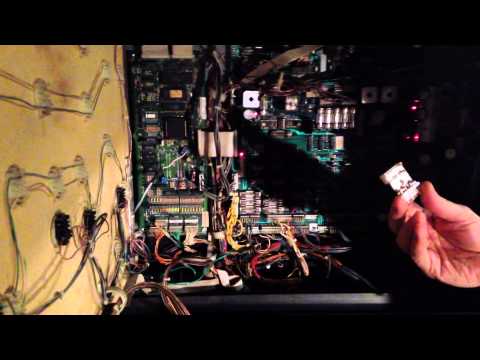

De WPC MPU Power Fix elimineert watchdog-resets door de MPU-belasting van de 5-volt-lijn naar de 12-volt-lijn te verplaatsen. Als u naar de WPC MPU Power Fix-kaart kijkt, ontbreken er meerdere pinnen van de connector aan de draadzijde ... dit komt omdat de 5 volt-lijn van de Driver Board niet langer wordt doorgegeven aan de MPU. In plaats daarvan genereert een geschakelde regelaar een zeer stabiele 5 volt voeding die alleen op de MPU wordt gebruikt. Dit voldoet op betrouwbare wijze aan de watchdog-schakeling en daarom valt de MPU-kaart niet opnieuw in reset.
Andere delen van uw flipperkast gebruiken nog steeds de originele 5 volt-voeding, zodat de beste onderhoudspraktijken zoals het vervangen van defecte condensatoren, gebrande connectorpinnen en niet-werkende gelijkrichterdiodes nog steeds moeten worden uitgevoerd. Eindelijk hoeft u zich echter geen zorgen meer te maken over elke honderdste volt bij het uitvoeren van deze reparaties.
