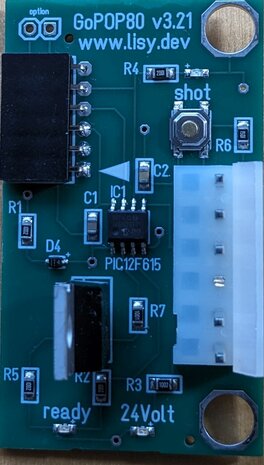

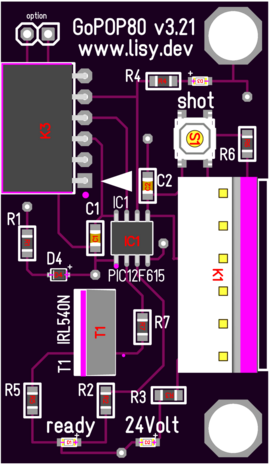

'GoPOP80', een System80 pop-up bumper driver.
Dit vervangt je oude System80 Pop Bumper Driver Boards (PBDB) en geeft je de mogelijkheid om deze apparaten aan je System1-spel toe te voegen. Het is voorzien van LED's voor de aansturing van de 5 Volt-voeding en de solenoïde, een testknop en een instelmogelijkheid voor de pulsduur die eenvoudig via jumpers kan worden aangepast.
Met de optiejumper gesloten is de pulstijd 150 ms in plaats van de standaard 40 ms.
De 'gereed'-LED gaat branden wanneer er 5 volt wordt aangelegd en de PI-software actief is.
De '24Volt'-LED gaat branden als er 24V-voeding aanwezig is.
De 'shot'-LED knippert wanneer de bumper wordt geactiveerd. Voor testdoeleinden kan dit ook worden geactiveerd met de 'shot'-knop.
Deze print is ontwikkeld door Ralf Thelen van LISY.DEV op basis van "open source" software onder "Creative Commons Attribution-ShareAlike 4.0 International License".
